Трубопроводи, які на перший погляд здаються суцільною лінією металу, на ділі складаються з десятків, а іноді й сотень елементів. З'єднання між цими ділянками мають бути надійними і герметичними, особливо якщо йдеться про роботу під тиском або в агресивному середовищі. Один із ключових способів домогтися такої надійності - використання фланців.
Цей елемент забезпечує з'єднання труб, арматури, ємностей і обладнання в єдину конструкцію, даючи змогу водночас зберігати можливість розбирання та обслуговування вузлів.
Принцип роботи фланцевого з'єднання
Фланець - це металевий диск, як правило, круглої форми, з рівномірно розташованими отворами по колу. Ці отвори служать для встановлення болтів або шпильок, які з'єднують дві частини трубопроводу. Між сполученими фланцями розміщується ущільнення - прокладка з пароніту, фторопласту, графіту або інших матеріалів, стійких до робочого середовища. Герметичність досягається рівномірним затягуванням кріплення.
Існує кілька способів кріплення фланців:
- приварювання встик;
- приварювання внахлест;
- використання приварних кілець (для вільних фланців);
- нагвинчування (у спеціальних конструкціях, частіше нестандартних).
Тип з'єднання і схема підбору залежать від умов експлуатації: робочого тиску, температури, характеру середовища (рідина, газ, пар), а також від вимог до розбірності вузла. Під час розрахунку також враховуються умови експлуатації - наявність вібрацій, циклічних температурних навантажень і особливості речовини, що транспортується (зокрема токсичність і абразивність).
Технічні характеристики та матеріали
Для виготовлення фланців застосовуються різні марки сталей:
- вуглецеві сталі - Ст20, Ст3, 10, 20 - для систем з невисокими вимогами щодо корозійної стійкості;
- низьколеговані сталі - 09Г2С, 15ХМ - витримують підвищений тиск і температуру, підходять для енергетики;
- нержавіючі сталі - 12Х18Н10Т, 08Х18Н10 - застосовуються в хімічно активних середовищах і харчовій промисловості.
Фланці виробляються відповідно до норм:
- ГОСТ 12820-80 - для плоских приварних фланців;
- ГОСТ 12821-80 - для комірцевих фланців (приварних встик);
- ГОСТ 12822-80 - для вільних фланців на приварному кільці;
- ДСТУ EN 1092-1 - стандарт фланців в Україні, гармонізований з європейськими нормами.
Залежно від матеріалу і конструкції, фланці зберігають працездатність за температури від -253 °C до +600 °C і тиску до 20 МПа. Для високотемпературних установок в енергетиці використовують термостійкі марки сталі з підвищеним вмістом хрому і молібдену, що знижує ризик утворення окалини і деформацій.
З прикладами типорозмірів і характеристик можна ознайомитися в розділі фланців, де наведені виконання за ГОСТ і ДСТУ.
Поширені типи фланців
Існує кілька конструктивних різновидів фланців, кожен з яких призначений для певних умов експлуатації. Відмінності стосуються форми, способу монтажу, стійкості до температури і тиску, а також зручності під час складання та обслуговування трубопроводів. Нижче розглянемо основні типи фланців, які застосовуються в інженерних системах різного масштабу - від побутових до промислових.
Ці та інші деталі трубопроводу, включно з відводами, трійниками і переходами, підбирають залежно від схеми з'єднань і проєктних вимог.

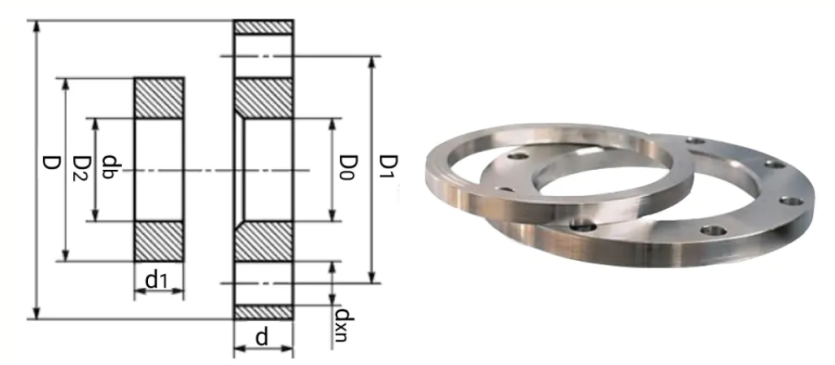

Плоский приварний фланець
Встановлюється на зовнішню поверхню труби і приварюється по периметру. Простий у виготовленні та зручний під час монтажу.
- Діаметри умовного проходу: від 10 до 1600 мм
- Тиск: від 0,1 до 2,5 МПа
- Температура: від -70 °C до +450 °C
- Відповідає ГОСТ 12820-80, ДСТУ EN 1092-1

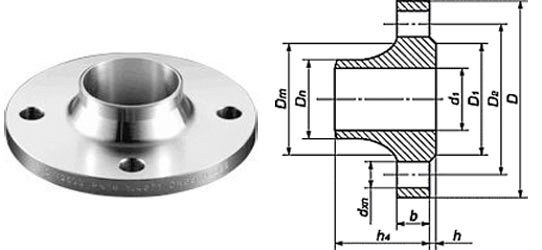

Комірцевий фланець (приварний встик)
Містить конічне звуження - комір, який плавно передає напругу від труби до корпусу фланця.
- Діаметри: від 10 до 1600 мм
- Тиск: до 20 МПа
- Температура: від -253 °C до +600 °C
- Виготовляється за ГОСТ 12821-80, ДСТУ EN 1092-1
Вільний фланець на приварному кільці
Складається з двох деталей: кільця, яке приварюється до труби, і самого фланця, що вільно надівається на нього.
- Зручний в умовах обмеженого простору
- Не потребує точного суміщення отворів у процесі зварювання
- Часто використовується на фланцях малих діаметрів з DN до 150 мм
- Відповідає ГОСТ 12822-80

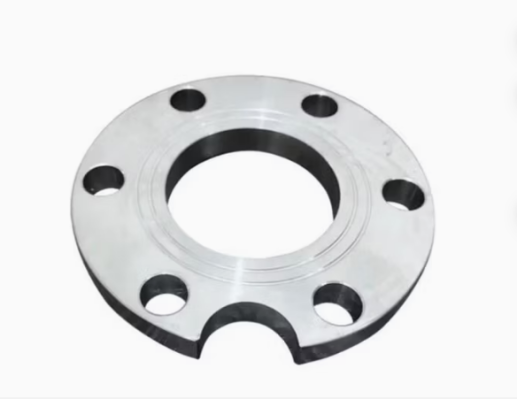

Нестандартні фланці
Проектуються і виробляються під конкретні технічні умови. Це можуть бути вироби нестандартного діаметра, з отворами під особливе кріплення, фланці зі спеціальних сплавів або з нестандартною геометрією. Під час виробництва враховуються вимоги проєкту, включно із сумісністю з наявною арматурою і трубопроводами.
Область застосування фланців
Фланці застосовуються скрізь, де трубопроводи піддаються навантаженню, вимагають періодичного обслуговування або передбачається можливість демонтажу вузлів:
- системи водопостачання та опалення;
- нафтопереробні та хімічні виробництва;
- парові та газові магістралі;
- трубопроводи високого тиску в енергетиці;
- резервуари, котли, насоси, теплообмінники тощо.
Багато конструкцій, включно з фланцевими з'єднаннями, працюють у складі систем із застосуванням безшовних сталевих труб, що забезпечує сумісність за діаметрами, міцністю та умовами експлуатації. У таких системах фланці забезпечують швидкий демонтаж обладнання для діагностики або ремонту, що особливо цінно при цілодобовій роботі об'єктів.
При правильному підборі фланцевого з'єднання і дотриманні нормативів монтаж стає швидким і надійним, а подальше обслуговування - зручним. Особливо це актуально для промислових об'єктів, де зупинка виробництва навіть на годину може спричинити серйозні збитки.
Фланці залишаються незамінним елементом інженерної інфраструктури. Їхня проста конструкція поєднується з високою технологічністю і можливістю використання в найрізноманітніших умовах - від звичайного водопроводу до парових трубопроводів з температурою понад 500 градусів. Саме така універсальність і робить фланцеві з'єднання ключовими елементами в сучасних трубопровідних системах.
