Трубопроводы, которые на первый взгляд кажутся сплошной линией металла, на деле состоят из десятков, а иногда и сотен элементов. Соединения между этими участками должны быть надёжными и герметичными, особенно если речь идёт о работе под давлением или в агрессивной среде. Один из ключевых способов добиться такой надёжности — использование фланцев.
Этот элемент обеспечивает соединение труб, арматуры, ёмкостей и оборудования в единую конструкцию, позволяя при этом сохранять возможность разборки и обслуживания узлов.
Принцип работы фланцевого соединения
Фланец — это металлический диск, как правило, круглой формы, с равномерно расположенными отверстиями по окружности. Эти отверстия служат для установки болтов или шпилек, которые соединяют две части трубопровода. Между сопрягаемыми фланцами размещается уплотнение — прокладка из паронита, фторопласта, графита или других материалов, устойчивых к рабочей среде. Герметичность достигается равномерным затягиванием крепежа.
Существует несколько способов крепления фланцев:
- приварка встык;
- приварка внахлёст;
- использование приварных колец (для свободных фланцев);
- навинчивание (в специальных конструкциях, чаще нестандартных).
Тип соединения и схема подбора зависят от условий эксплуатации: рабочего давления, температуры, характера среды (жидкость, газ, пар), а также от требований к разборности узла. При расчёте также учитываются условия эксплуатации — наличие вибраций, циклических температурных нагрузок и особенности транспортируемого вещества (в том числе токсичность и абразивность).
Технические характеристики и материалы
Для изготовления фланцев применяются различные марки сталей:
- углеродистые стали — Ст20, Ст3, 10, 20 — для систем с невысокими требованиями по коррозионной стойкости;
- низколегированные стали — 09Г2С, 15ХМ — выдерживают повышенное давление и температуру, подходят для энергетики;
- нержавеющие стали — 12Х18Н10Т, 08Х18Н10 — применяются в химически активных средах и пищевой промышленности.
Фланцы производятся в соответствии с нормами:
- ГОСТ 12820–80 — для плоских приварных фланцев;
- ГОСТ 12821–80 — для воротниковых фланцев (приварных встык);
- ГОСТ 12822–80 — для свободных фланцев на приварном кольце;
- ДСТУ EN 1092-1 — стандарт фланцев в Украине, гармонизированный с европейскими нормами.
В зависимости от материала и конструкции, фланцы сохраняют работоспособность при температуре от –253 °C до +600 °C и давлении до 20 МПа. Для высокотемпературных установок в энергетике используются термостойкие марки стали с повышенным содержанием хрома и молибдена, что снижает риск образования окалины и деформаций.
С примерами типоразмеров и характеристик можно ознакомиться в разделе фланцев, где приведены исполнения по ГОСТ и ДСТУ.
Распространённые типы фланцев
Существует несколько конструктивных разновидностей фланцев, каждая из которых предназначена для определённых условий эксплуатации. Отличия касаются формы, способа монтажа, устойчивости к температуре и давлению, а также удобства при сборке и обслуживании трубопроводов. Ниже рассмотрим основные типы фланцев, которые применяются в инженерных системах различного масштаба — от бытовых до промышленных.
Эти и другие детали трубопровода, включая отводы, тройники и переходы, подбираются в зависимости от схемы соединений и проектных требований.

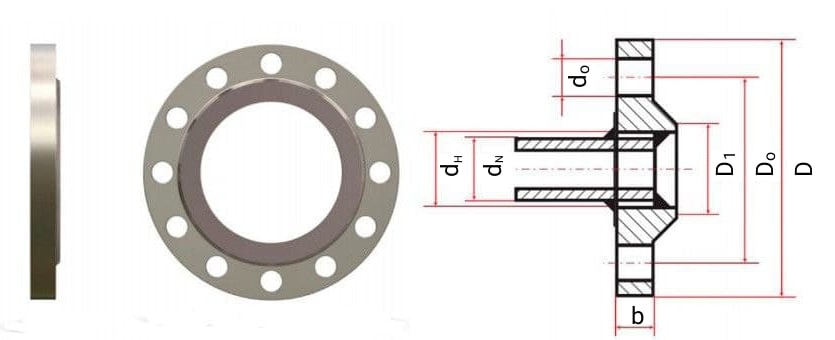

Плоский приварной фланец
Устанавливается на наружную поверхность трубы и приваривается по периметру. Простой в изготовлении и удобный при монтаже.
- Диаметры условного прохода: от 10 до 1600 мм
- Давление: от 0,1 до 2,5 МПа
- Температура: от –70 °C до +450 °C
- Соответствует ГОСТ 12820–80, ДСТУ EN 1092-1

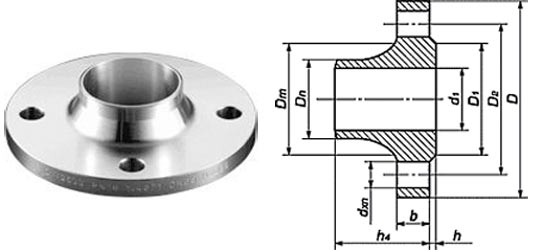

Воротниковый фланец (приварной встык)
Содержит коническое сужение — воротник, который плавно передаёт напряжение от трубы к корпусу фланца.
- Диаметры: от 10 до 1600 мм
- Давление: до 20 МПа
- Температура: от –253 °C до +600 °C
- Производится по ГОСТ 12821–80, ДСТУ EN 1092-1

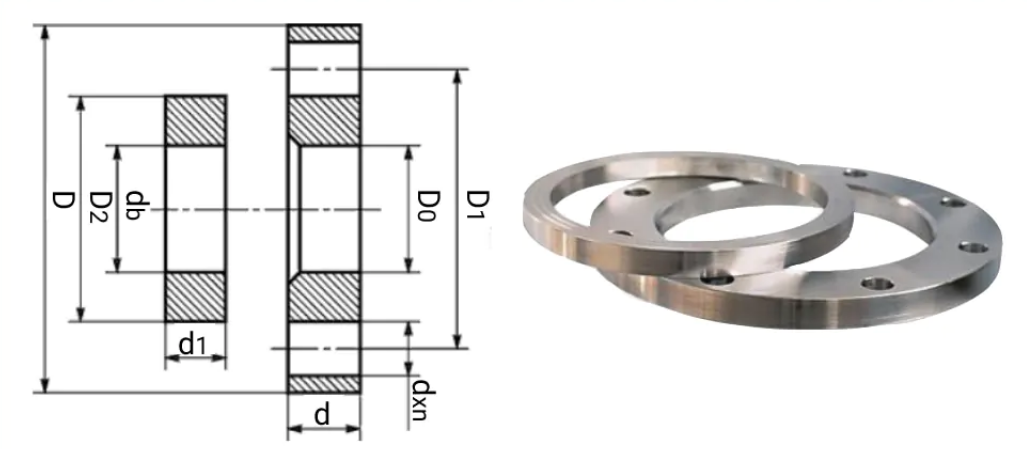

Свободный фланец на приварном кольце
Состоит из двух деталей: кольца, которое приваривается к трубе, и самого фланца, свободно надевающегося на него.
- Удобен в условиях ограниченного пространства
- Не требует точного совмещения отверстий в процессе сварки
- Часто используется на фланцах малых диаметров с DN до 150 мм
- Соответствует ГОСТ 12822–80

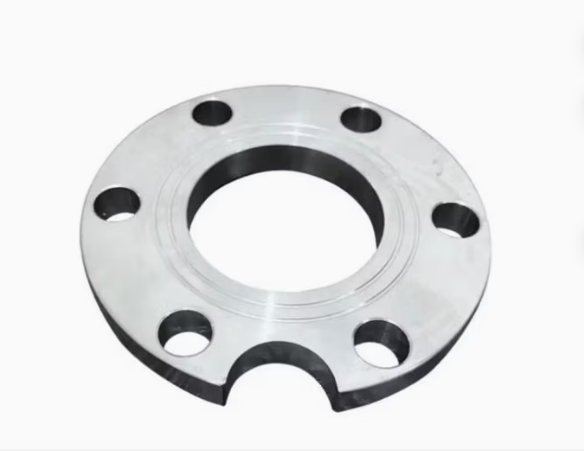

Нестандартные фланцы
Проектируются и производятся под конкретные технические условия. Это могут быть изделия нестандартного диаметра, с отверстиями под особый крепёж, фланцы из специальных сплавов или с нестандартной геометрией. При производстве учитываются требования проекта, включая совместимость с существующей арматурой и трубопроводами.
Область применения фланцев
Фланцы применяются везде, где трубопроводы подвергаются нагрузке, требуют периодического обслуживания или предполагается возможность демонтажа узлов:
- системы водоснабжения и отопления;
- нефтеперерабатывающие и химические производства;
- паровые и газовые магистрали;
- трубопроводы высокого давления в энергетике;
- резервуары, котлы, насосы, теплообменники и т.д.
Многие конструкции, включая фланцевые соединения, работают в составе систем с применением бесшовных стальных труб, что обеспечивает совместимость по диаметрам, прочности и условиям эксплуатации. В таких системах фланцы обеспечивают быстрый демонтаж оборудования для диагностики или ремонта, что особенно ценно при круглосуточной работе объектов.
При правильном подборе фланцевого соединения и соблюдении нормативов монтаж становится быстрым и надёжным, а последующее обслуживание — удобным. Особенно это актуально для промышленных объектов, где остановка производства даже на час может повлечь за собой серьёзные убытки.
Фланцы остаются незаменимым элементом инженерной инфраструктуры. Их простая конструкция сочетается с высокой технологичностью и возможностью использования в самых разных условиях — от обычного водопровода до паровых трубопроводов с температурой свыше 500 градусов. Именно такая универсальность и делает фланцевые соединения ключевыми элементами в современных трубопроводных системах.
